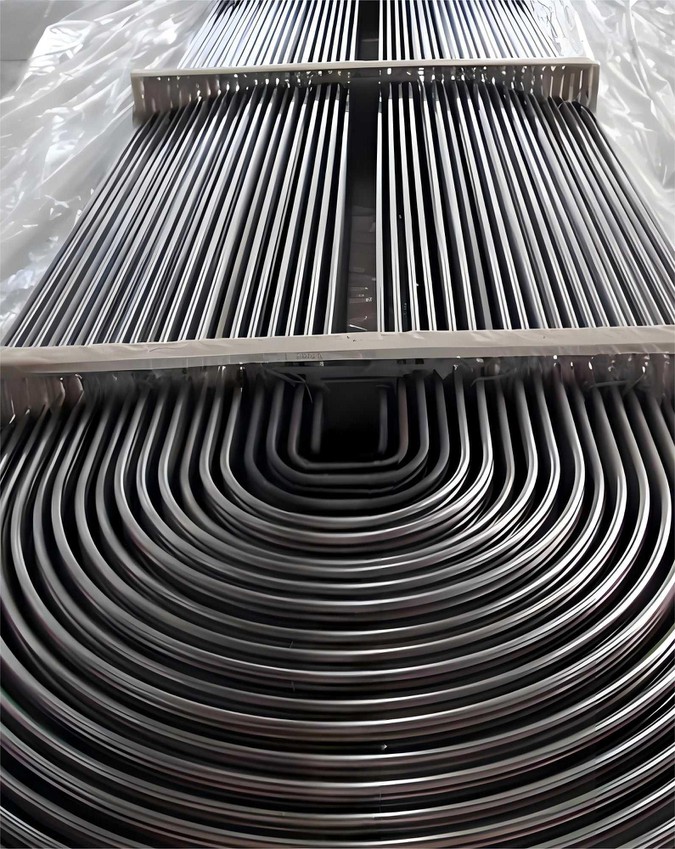

توفر TP310MOLN U-Tubes مزيجًا من الكفاءة الحرارية العالية ، وتوافق السوائل ، ومقاومة التآكل ، وقوة درجة الحرارة العالية ، مما يجعلها خيارًا مثاليًا للتطبيق المبادل الحراري ، وتصميم U هذا وخصائص المادة ، وحيوانات طويلة من الصغراد الصغرى ، تم تحسين التركيب لاستخدامات محددة في نباتات اليوريا . ، فهي عبارة عن فولاذ مقاوم للصدأ أوستنيتيك 310L مع محتوى منخفض الكربون ، منخفضة من السيليكون وارتفاع نسبة النيتروجين من أجل تثبيت وتعزيز المرحلة الذروة المتداخلة.. خصائص مقاومة التآكل للسبائك في اليوريا المحتوية على حلول . يتم الاحتفاظ بمستوى الفريت تحت 0 . 5 ٪ في الحل الصلب والمربو المائي . تم تصميم السبائك بشكل خاص لخصائص مقاومة التآكل المحسنة في بيئات الكربونات اليوريا . كما أنه مصمم بشكل جيد للمقاومة في ظروف التآكل الرطب بسبب محتوياته العالية من الكروم والموليبدينوم والنيتروجين.
فيما يلي الخاصية الكيميائية والميكانيكية والفيزيائية:
| التكوين الكيميائي | ||||||||
| C | سي | MN | P | S | كر | شهر | ني | N |
| % | % | % | % | % | % | % | % | % |
| أقل من أو يساوي 0.020 | 0.7 | 2 | 0.025 | 0.01 | 24.0-26.0 | 2.00-2.50 | 21.00-23.00 | 0.10-0.16 |
| الخصائص الميكانيكية 20 درجة | ||||||||
| صلابة HB 30 | 0.2 ٪ قوة العائد RP | قوة الشد | استطالة | معامل المرونة | ||||
| أقل من أو يساوي HB | أكبر من أو تساوي N/MM2 | RM N/MM2 | أكبر من أو تساوي ٪ | kn/mm2 | ||||
| 240 | 250 | 540-740 | 35/30 | 195 | ||||
| الخصائص الفيزيائية 20 درجة | ||||||||
| كثافة | سعة حرارة محددة | الموصلية الحرارية | المقاومة الكهربائية | |||||
| ز/سم 3 | ي/كغ ك | W/m K | Ω مم 2/م | |||||
| 7.9 | 500 | 14 | 0.8 | |||||
ما هو تطبيق أنابيب TP310Moln؟
عادة ما يتم تصنيع أنابيب TP310Moln باستخدام عمليات أنابيب سلسة ، مما يضمن سماكة الجدار المتسقة وخصائص المواد مثل مقاومة التآكل الاستثنائية ، وقوة درجة الحرارة العالية وقابلية اللحام الجيدة ، ويتم تطبيقها على نطاق واسع في الصناعات التالية:
√ المعالجة الكيميائية
1. مفاعلات وأوعية ذات درجة حرارة عالية ، مقاومة TP310MOLN لتكسير تآكل الإجهاد الناجم عن الكلوريد (SCC) والأكسدة ذات درجة الحرارة العالية تجعلها مثالية للتعامل مع المواد الكيميائية العدوانية وتيارات العمليات الساخنة .
2. الأنابيب والأنابيب ، المستخدمة في نقل السوائل والغازات التآكل في النباتات الكيميائية ، المصافي .
√ توليد الطاقة
1. أنابيب الغلاية
2. superheate و refreship
3. أنظمة desulfurization غاز المداخن (FGD)
4. المبادلات الحرارية ، فإن الموصلية الحرارية الممتازة ومقاومة التحجيم والتلوث تضمن نقل الحرارة الفعال في بيئات درجة الحرارة العالية .
5. المبخرين والمركبات
√ نبات اليوريا ، يمكن أن يوفر هذا الفولاذ المقاوم للصدأ الخاص تحسين مقاومة التآكل في بيئة الكارباميت اليوريا مثل المتعريات عالية الضغط بينما يساعد محتوى النيتروجين على استقرار وتعزيز مرحلة أوستنيكية .
betrochemical صناعة
√ صناعة المعادن والأسمنت
√ صناعة اللب والورق ، مقاومة TP310MOLN للمواد الكيميائية المتآكلة للغاية ودرجات الحرارة العالية تجعلها مناسبة للاستخدام في هضم اللب ونباتات التبييض .
√ معالجة الطعام
√ تلبيس/حرق نباتات الأسمنت ، دروع الموقد ، أنظمة التغذية والتفريغ .
توفر أنابيب TP310Moln مزيجًا فريدًا من مقاومة التآكل ، وقوة درجات الحرارة العالية ، وقابلية اللحام الجيدة ، مما يجعلها مادة متعددة الاستخدامات للتطبيقات الصعبة في مختلف الصناعات . خصائصها الاستثنائية تضمن أداء موثوقًا وحياة طويلة في البيئات القاسية
كيف تفعل مراقبة الجودة لأنابيب التبادل الحراري TP310MOLN؟
من خلال تنفيذ برنامج شامل لمراقبة الجودة ، يمكن أن يضمن Fabmann أن أنابيب TP310MOLN للمبادل الحراري تلبي مواصفاتك المطلوبة وتؤدي بشكل موثوق في الخدمة . يشمل برنامج التحكم في الإنتاج بشكل أساسي التحقق من المواد ، وفحص الأبعاد ، وفحص السطح ، والتحقق من التآكل ، والقيادة ، وأسفل ،
يجب أن يكون التركيبة الكيميائية1. بشكل صارم وفقًا لـ ASTM A213/A269 و EN 10216-5 و jis g 3459.
2. يجب أن يكون هيكل الأنبوب أوستنيت نقيًا ، ولا يتجاوز محتوى مرحلة الفريت 0 . 6 ٪ . ، ولا يُسمح بمراحل الكربريد والسلاسل على طول حدود الحبوب في الهيكل.
3. يجب أن يتوافق متوسط حجم الحبوب مع حجم الحبوب لـ ASTM e112 nr .5 ، أو للحبوب الدقيقة وفقًا لـ ASTM e112 nr .6 ، nr .7 ، و nr .8.
4. مقاومة التآكل ، يجب أن تجتاز المادة اختبار ICC وفقًا لممارسة ASTM A262 "C" ، ومعدل التآكل المتوسط بعد 5 دورات (1 دورة 48 ساعة) . مم/سنة. يجب ألا يتجاوز عمق اختراق التآكل بعد هذه الاختبارات 70μm في أي اتجاه.
5. The mechanical property requirement: yield strength>255MPa, tensile strength> 540MPa, elongation> 30%.
6. 100 ٪ NDT Check ، اختبار الحالي Eddy وفقًا لـ ASTM B829 (ASTME426 أو E571) .
يجب اختبار الأنابيب 7. للتوسع والتسطيح مع ASTM SA 213.
8. اختبار الضغط لـ u-tube ، بعد الانحناء ، يجب اختبار الأنبوب إلى الضغط الهيدروليكي بنسبة 100 ٪ وفقًا لـ ASTMSA -213 ، القوة p> 23mpa .
9. متطلبات تشوه u-tube ، يجب ألا يكون انحراف الدائرة عند منحنى الأنبوب أكبر من 10 ٪ من القطر الخارجي .
ما هي عملية التصنيع لـ TP310MOLN للتبادل الحراري؟
تشبه طريقة تصنيع أنابيب TP310Moln الأنابيب الأخرى غير الملحومة من الفولاذ المقاوم للصدأ ، ولكن هناك بعض عمليات التصنيع الرئيسية مثل الرسم الدقيق ، وخشونة السطح ، والتدحرج الساخن ، والرسم البارد ، والمعالجة الحرارية مثل التبريد ، والتعهد ، والتلدين ، والانحناء ، وعملية اختبار NDT. يتم استخدام طرق اختبار شاملة في العملية وما بعد الإنتاج لضمان أعلى مستويات جودة ودقة ، بما في ذلك اختبار تيار الدوامة ، والتحقق من الأبعاد بنسبة 100 ٪ ، والاستقامة ، والاختبار الميكانيكي ، واختبار التشوه مثل التوسع والتسطي
√ تسخين قضيب الفولاذ المقاوم للصدأ
√ ثقب
√ تشير
√ الصلب
√ غسل الحمض
√ الفوسفات
√ التخميل
√ الرسم البارد
√ كرر الصلب عدة مرات أثناء الرسم البارد والمعالجة السطحية
√ كرر المعالجة السطحية مثل الفوسفات والتخميل
√ الرسم التبريد
√ التطبيع
√ اختبار (اختبار تيار الدوامة ، اختبار ميكانيكي ، اختبار الضغط)
√ الاستقامة
√ الانحناء
√ القطع
√ العلامات
√ التعبئة

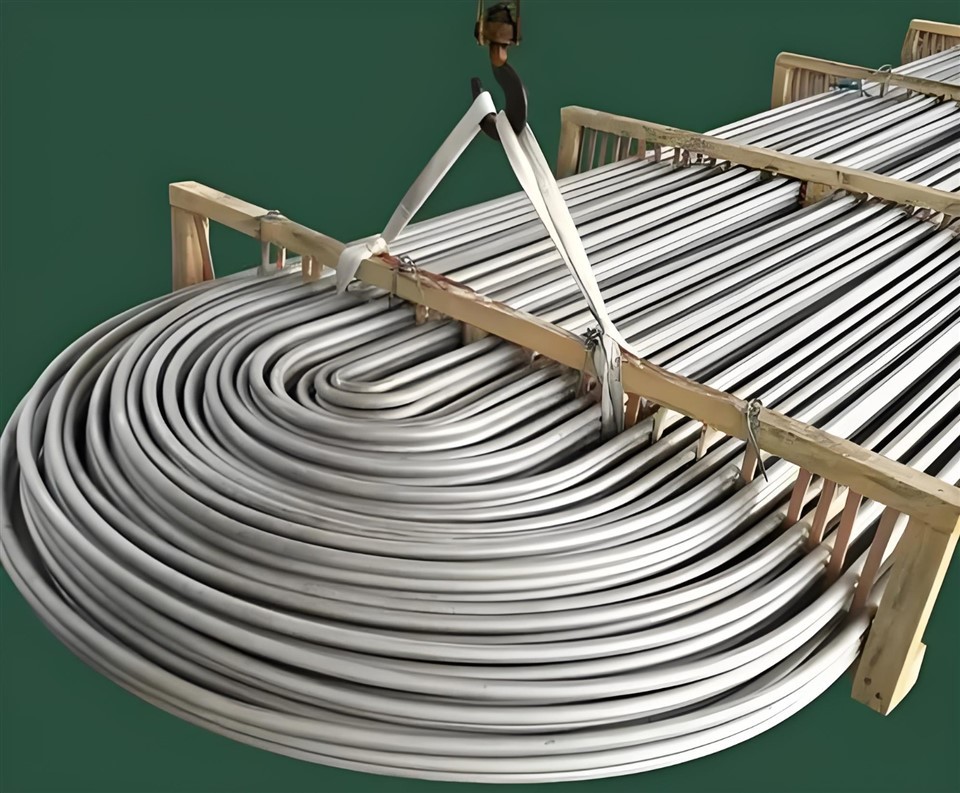

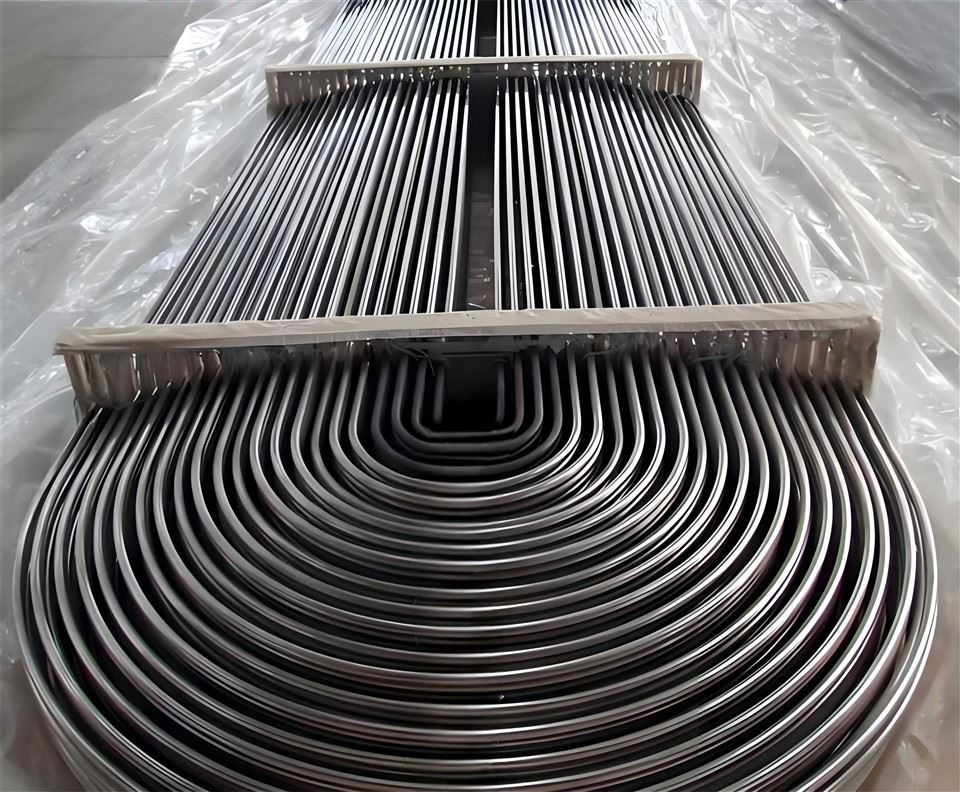

فابمان لديه عملية إنتاج صارمة للغاية تحقق دقة البعد ، وفي الوقت نفسه ستضمن عملية الإنتاج لدينا التسامح الضيق ، والخصائص الميكانيكية الصحيحة ، وتوحيد الهيكل الدقيق ، وجودة السطح الممتازة . أنابيب تبادل الحرارة الخاصة بنا متوفرة في مجموعة من الفولاذ المقاوم للصدأ ، بما في ذلك 304 ، 304L ، 316 و 316L. Max U-tube طول ما يصل إلى 15- متر ، وأسفل عملية الإنتاج المدرجة لأنابيب تبادل الحرارة .

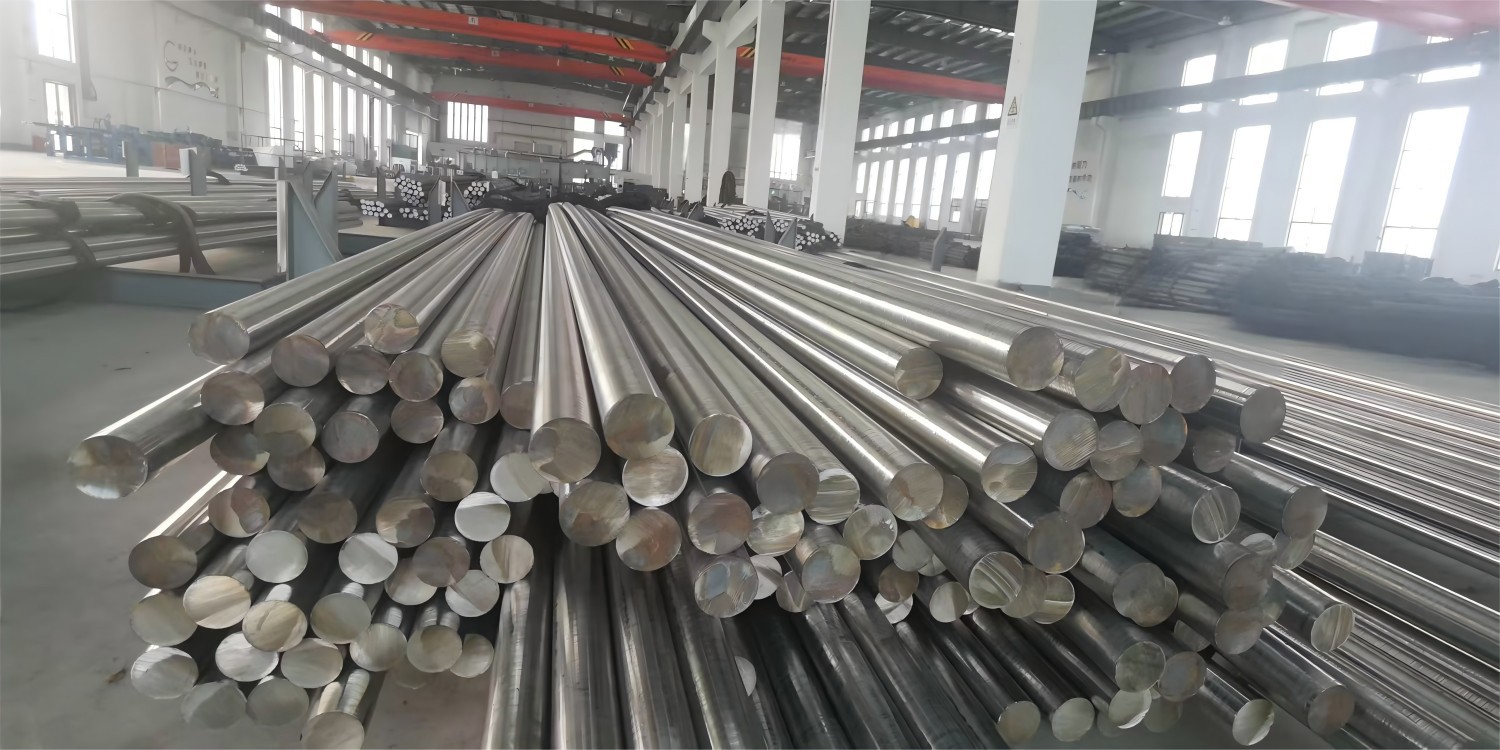

1 TP310MOLN قضيب

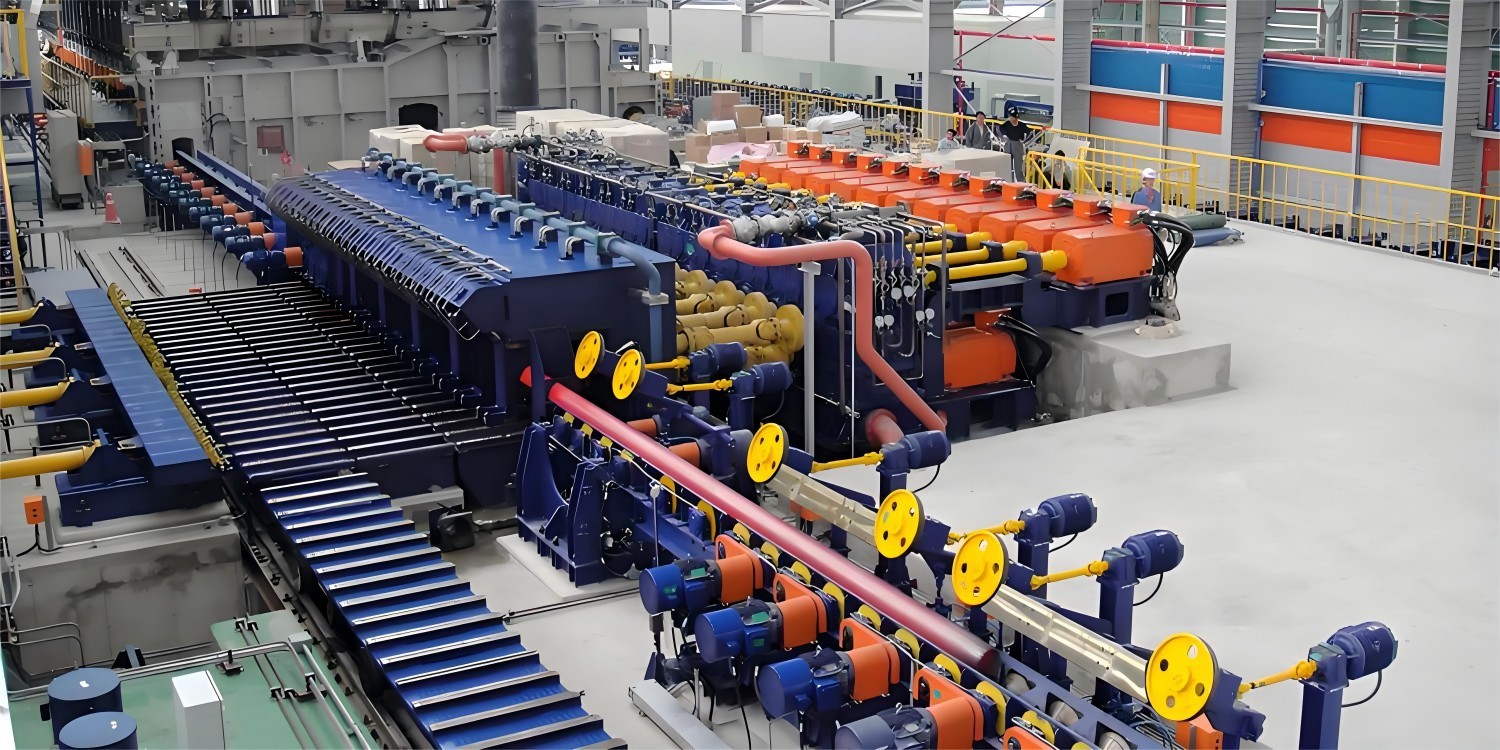

2 ثقب

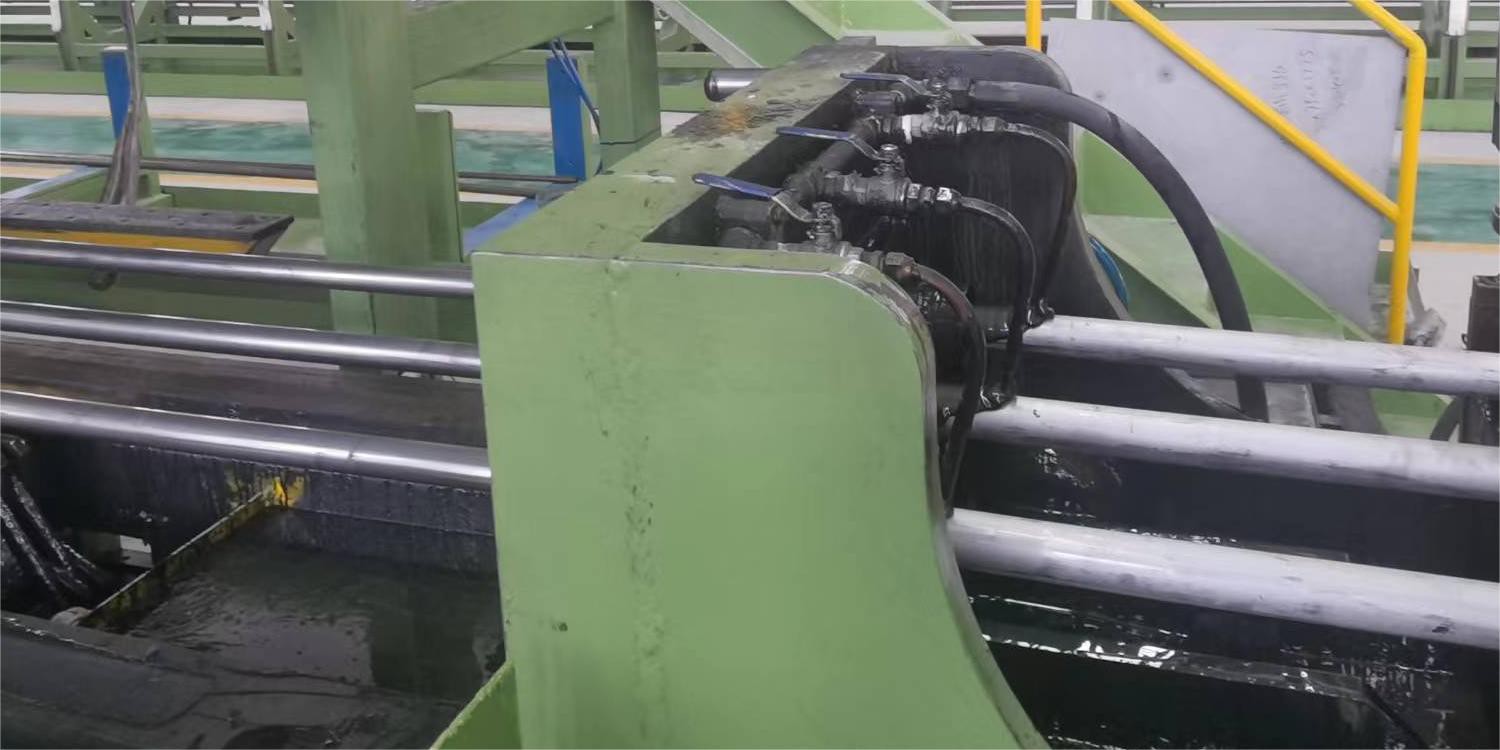

3 الرسم البارد

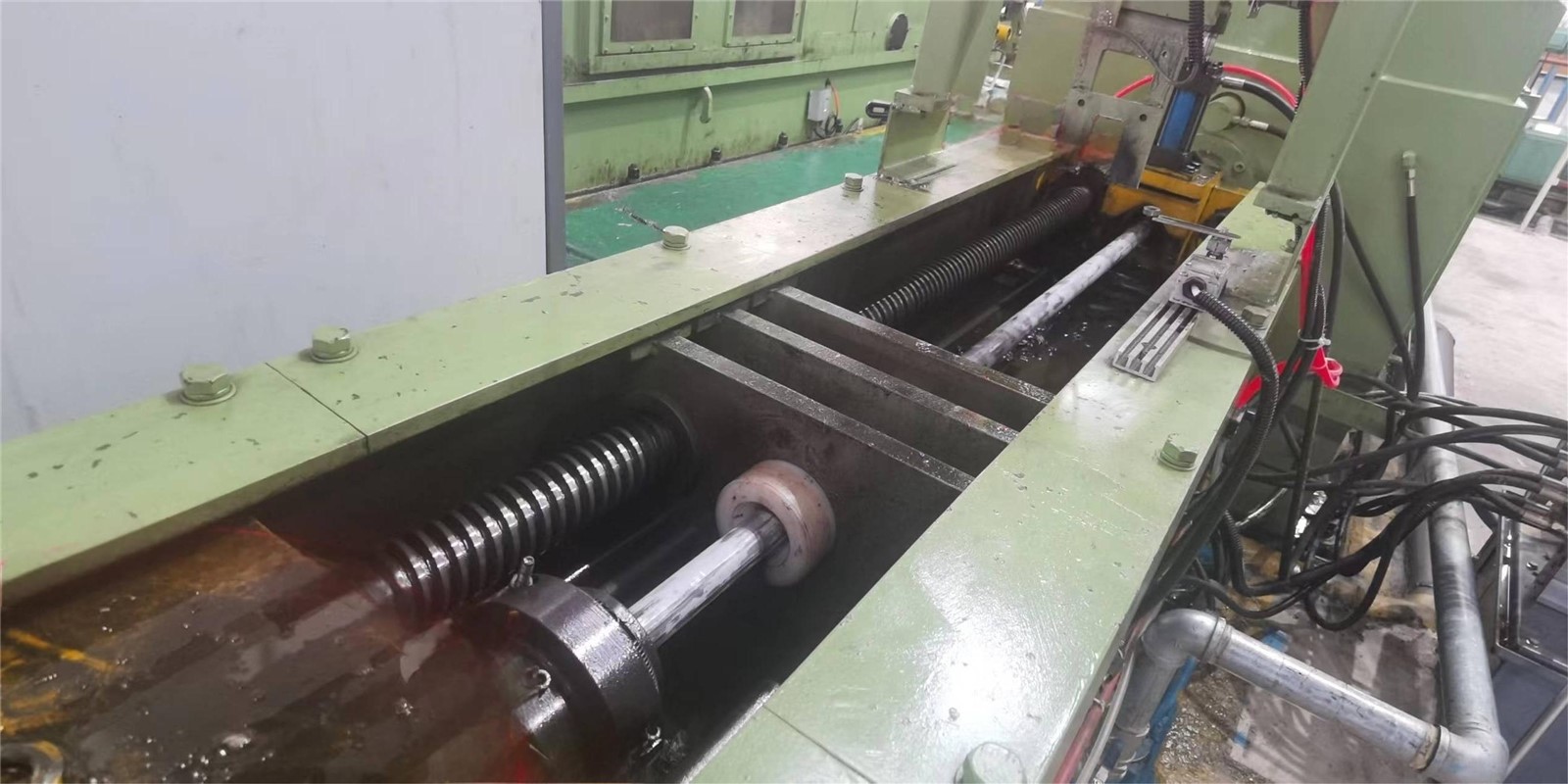

4 المتداول البارد
5 اختبار الدوامة الحالي

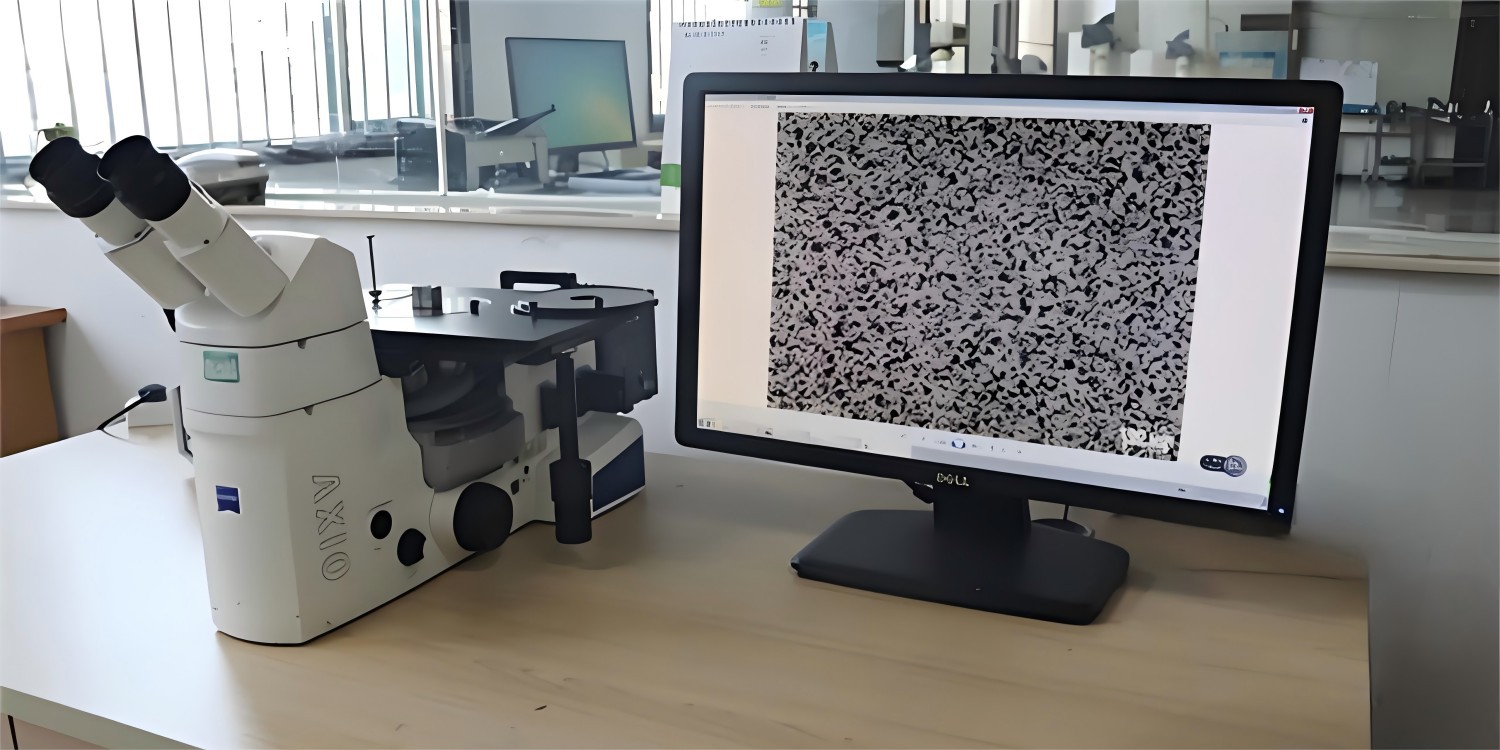

6 فحص معدني

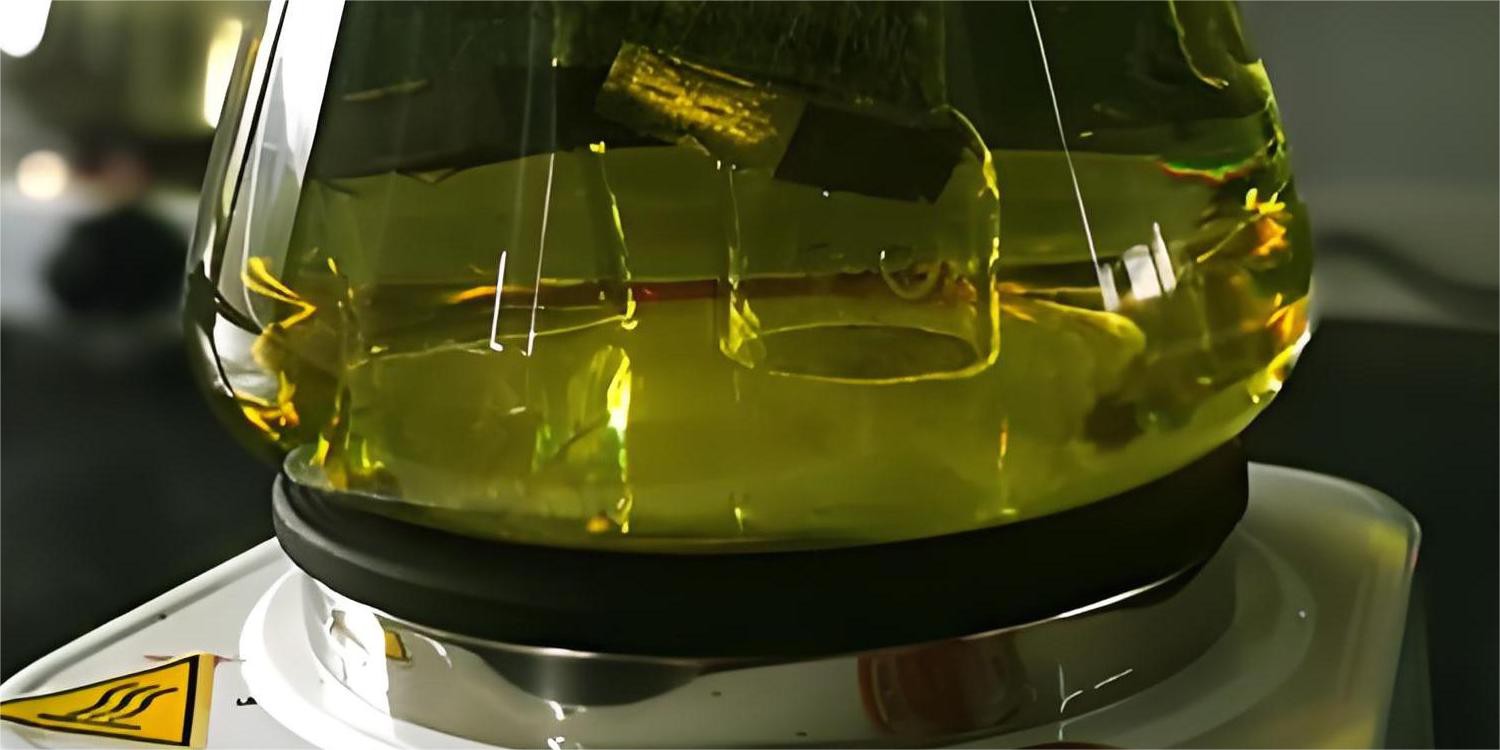

7 فحص التآكل بين الحبيبية

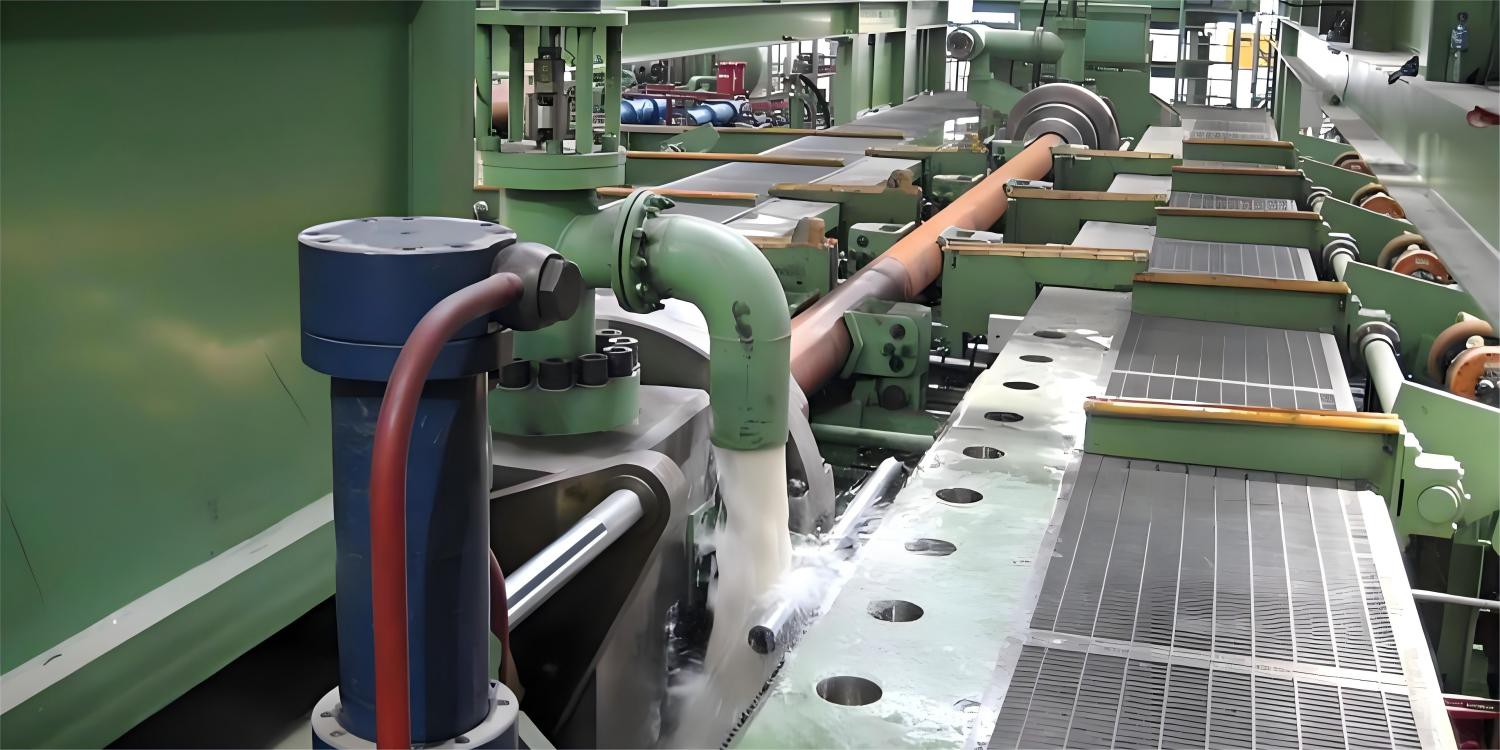

8 اختبار الضغط

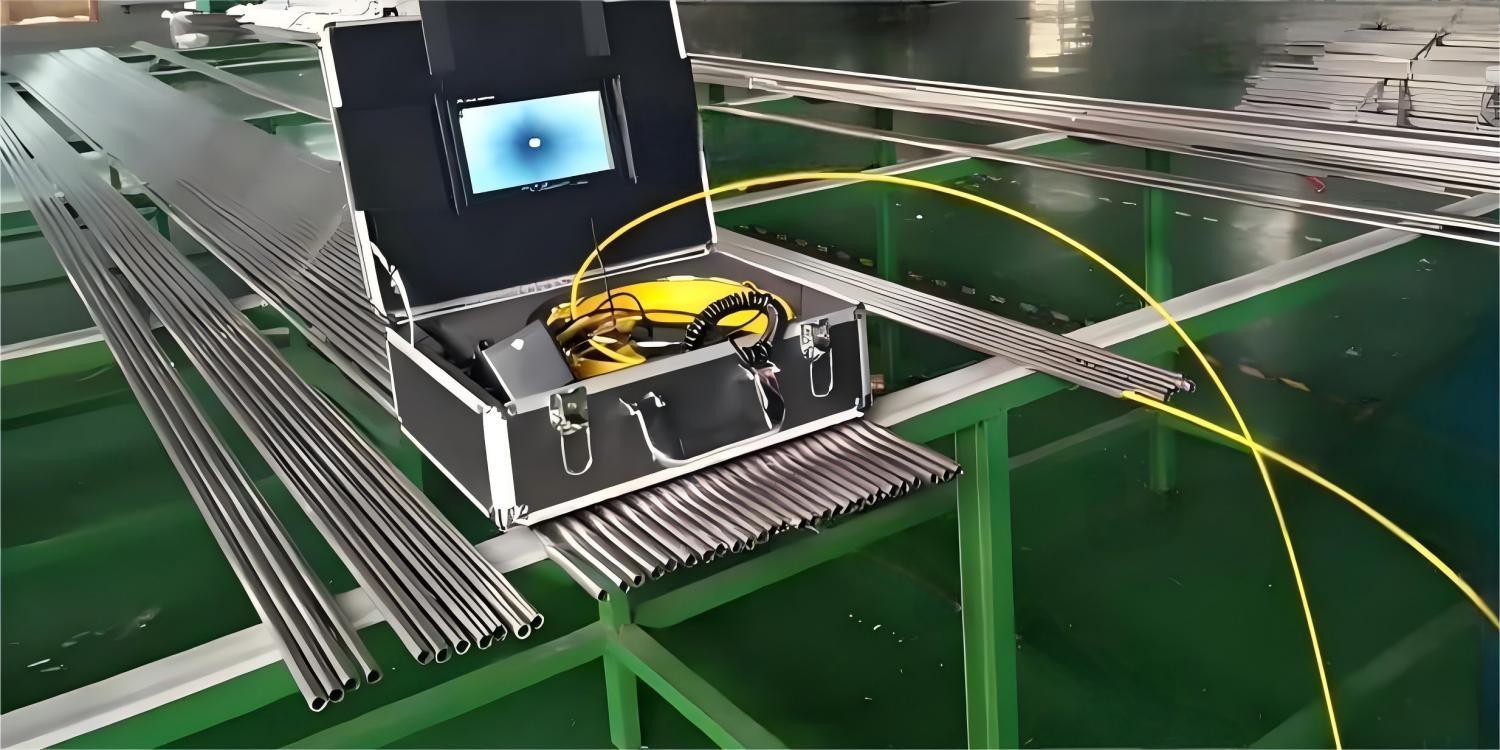

9 فحص المنظار
الوسم : أنابيب التبادل الحراري ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، العرف
