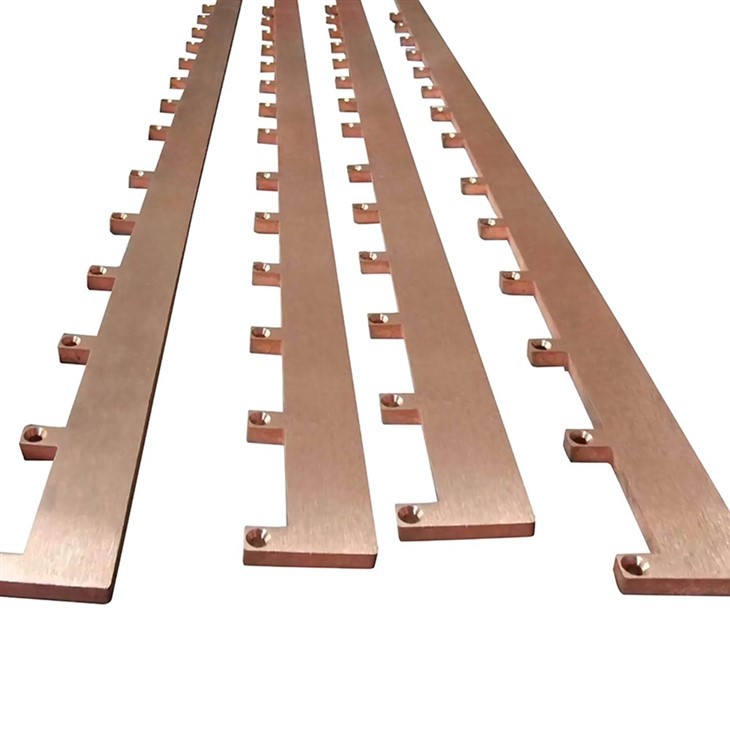

يحتوي شريط التوصيل النحاسي على العديد من الأسماء المختلفة مثل مسار الحافلات، وقناة الحافلات، وشريط الطاقة النحاسي، والشريط الأرضي، والشريط المحايد، وتستخدم هذه الأسماء لوصف أنواع أو تكوينات مختلفة لقضبان التوصيل اعتمادًا على التطبيق والسياق المحددين. توفر شركة Fabmann حلاً مخصصًا لقضبان التوصيل النحاسية، والذي تم تصميمه وتصنيعه لتلبية احتياجاتك الخاصة. يناسب شريط التوصيل المخصص الخاص بنا شكل المقطع العرضي المطلوب لتلبية متطلبات النظام الكهربائي الخاص بك أو ليناسب المساحة أو العلبة المحددة لديك. لدينا مجموعة متنوعة من تقنيات التصنيع، والتي تسمح لنا بإنتاج مجموعة واسعة من قضبان التوصيل المصممة خصيصًا لتلبية متطلبات محددة، ويمكن أن تمكننا قدرة تصميم الأدوات الداخلية لدينا من تقصير وقت تطوير المشروع وفي الوقت نفسه تقليل تكلفة الأدوات. على وجه الخصوص، توفر Fabmann قضبان توصيل نحاسية مختلفة مخصصة وفقًا لاحتياجاتك، والأشكال الشائعة هي على شكل حرف T، وعلى شكل L، وعلى شكل U، ونصف دائرية. يشار إلى المواد النحاسية الشائعة المستخدمة في شريط التوصيل في الجدول التالي.
| تصنيف درجة سبائك النحاس والنحاس | ||||||||||
| سبائك النحاس والنحاس | الصين | U.S | المملكة المتحدة | ألمانيا | اليابان | إن | ايزو | التوصيل الكهربائي | توصيل حراري | |
| مللي ثانية/م | IACS% | ث / كم | ||||||||
| النحاس المكرر الأكسجين | تو00 | C10100 | C103 | أوفي-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
| TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
| النحاس كهربائيا صعبة الملعب | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | النحاس ETP1 | 58 | 100 | 385 |
| T2 | C11000 | C101 | E-Cu58 | C1100 | CW003A | النحاس-ETP | 58 | 100 | 385 | |
عملية الإنتاج
تتضمن عملية إنتاج قضبان النحاس عادة الخطوات التالية:
√ يتم صهر النحاس الكاثود في الفرن، ويتم تغطية محلول النحاس المنصهر بقشور الفحم والجرافيت لتقليل الأكسدة.
√بمجرد صهر النحاس، يتم صبه بعد ذلك في قوالب مستطيلة أو أسطوانية لتشكيل قضبان أو ألواح.
√يتم إعادة تسخين كتل أو ألواح النحاس المصبوب من أجل بثق الأسلاك النحاسية، ويعتمد حجمها عادة على أبعاد قضيب التوصيل.
√يتم بعد ذلك لف السلك النحاسي على الساخن، وهذه العملية تقلل من سمك وعرض النحاس، مع زيادة طوله. قد تكون هذه الخطوة
كرر عدة مرات حتى يتم تحقيق البعد المطلوب. يساعد الدرفلة على الساخن على تحسين بنية الحبوب وتحسين الخواص الميكانيكية للحبيبات
مادة النحاس.
√قد يتم تلدين قضيب التوصيل وفقًا للمتطلبات الفنية، ويمكن لهذه العملية تخفيف الضغوط المتبقية وزيادة تحسين بنية الحبوب.
√يتم بعد ذلك قطع شرائح النحاس الملدنة إلى أطوال أصغر بناءً على المواصفات، ويمكن أيضًا ثقب فتحات الموصلات أو نقاط التثبيت أو
حفر في قضبان التوصيل في هذه المرحلة.
√في بعض الأحيان، قد تكون هناك حاجة إلى معالجة السطح لزيادة تعزيز أدائها، وتشمل المعالجة السطحية الشائعة طلاء القصدير، والطلاء بالفضة،
والطلاء بالنيكل. توفر هذه الطلاءات مقاومة للتآكل، وتحسن قابلية اللحام، وتعزز التوصيل الكهربائي.
√يتم فحص قضبان التوصيل من خلال مراقبة الجودة عبر الإنترنت لدينا للتأكد من دقة الأبعاد، وتشطيب السطح، ومعايير الجودة الأخرى.
√بمجرد اجتياز قضبان التوصيل لفحوصات مراقبة الجودة، يتم تعبئتها وتجهيزها للشحن.
1. تحليل النحاس
2. الصهر
3. بثق الأسلاك النحاسية
4. رسم الجولة الأولى
5. رسم الجولة الثانية
6. التسطيح
7. استقامة
8. التحقق من التسطيح عبر الإنترنت
9. التحقق من البعد عبر الإنترنت
10.فحص نصف القطر عبر الإنترنت

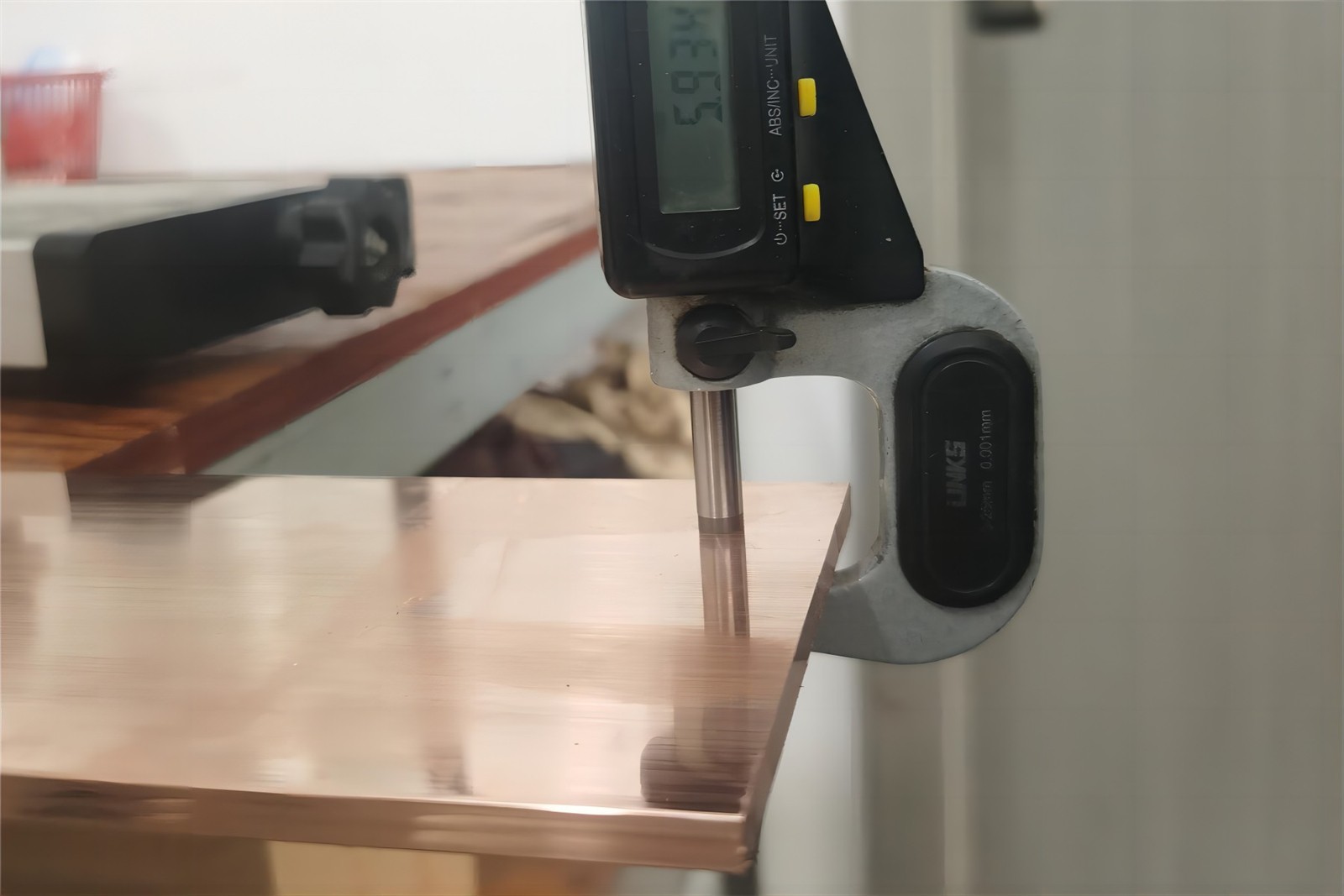

11. فحص السماكة عبر الإنترنت
12. التعبئة
تخصيص
√ النحاس المكرر بالأكسجين أو النحاس الكهربائي القوي
√ Minimum copper content >99.90%
√قوة الشد (200-250ميجا باسكال)
√الاستطالة (15%-45%)
√صلابة HB أكبر من أو تساوي 65
√الاستقامة أقل من أو تساوي 0.5 مم/متر
√الالتواء أقل من أو يساوي 0.5 مم/متر
√الحدبة < 0.002* عرض قضيب التوصيل النحاسي
√ Electrical conductivity >56m/s or 57>م/ث حسب حالة درجة الحرارة
√الحد الأقصى للبعد: 400 مم (العرض) × 80 مم (السُمك)
√الحد الأدنى للبعد: 15 مم (العرض) × 1 مم (السُمك)
ميزة
√تقليل تكاليف النظام
√القضاء على أخطاء الأسلاك
√تحسين الموثوقية والخصائص الحرارية
√انخفاض الحث والمقاومة
√زيادة خيارات طريقة الربط البيني
√تقليل السعة
طلب
يحتوي قضبان التوصيل النحاسية على مجموعة واسعة من التطبيقات نظرًا للتوصيل الكهربائي الممتاز والتوصيل الحراري والخواص الميكانيكية. إن تعدد استخداماته وخصائصه الكهربائية الممتازة تجعله مكونًا مهمًا للغاية في مختلف الصناعات التي تحتاج إلى توزيع فعال للطاقة وتوصيلات كهربائية موثوقة. فيما يلي التطبيقات الشائعة:
√توزيع الطاقة الكهربائية مثل المفاتيح الكهربائية والمحطات الفرعية ولوحات التوزيع لأنها يمكن أن توفر مسارًا منخفض المقاومة لتدفق الكهرباء
التيار، وتوزيع الطاقة بكفاءة على الأحمال الكهربائية المختلفة.
√لوحات المفاتيح والألواح الكهربائية، وهي بمثابة الموصل الرئيسي لتوصيل قواطع الدائرة والمفاتيح والمكونات الكهربائية الأخرى، مما يضمن
توزيع موثوق وفعال للطاقة داخل المباني والمنشآت الصناعية.
√توليد ونقل الطاقة، ويستخدم على نطاق واسع في محطات توليد الطاقة، مثل محطات الطاقة الحرارية، ومحطات الطاقة الكهرومائية، ومحطات الطاقة المتجددة
أنظمة الطاقة والتوصيل الدوار، كما أنه يسهل نقل الطاقة الكهربائية من المولدات إلى المحولات بالإضافة إلى المعدات الأخرى.
√السيارات الكهربائية (EVs)، تلعب دورًا حاسمًا في السيارات الكهربائية من خلال توفير مسار تيار عالٍ لحزم البطاريات وإلكترونيات الطاقة. وظيفتها الرئيسية
هو توزيع الطاقة داخل السيارة، وربط خلايا البطارية، والعاكسات، والمكونات الأخرى.
√الآلات والمعدات الصناعية مثل محركات المحركات، وخزائن التحكم، وأنظمة الأتمتة الصناعية، ويمكن أن توفر كهرباء موثوقة
اتصالات لإمدادات الطاقة وإشارات التحكم.
√مراكز البيانات، يتم استخدامه على نطاق واسع في مراكز البيانات لتوزيع الطاقة داخل رفوف وخزائن الخادم. يمكنه ضمان توصيل الطاقة بكفاءة إلى الخوادم والمحولات
وغيرها من معدات الشبكات، مما يقلل من فقدان الطاقة ويحافظ على التشغيل المستقر.
√أنظمة الطاقة المتجددة مثل الطاقة الشمسية ومعدات طاقة الرياح، ويمكن أن توفر نقلاً فعالاً للكهرباء المولدة بواسطة الألواح الشمسية
أو توربينات الرياح إلى العاكسات ونقاط اتصال الشبكة.
√التأريض الكهربائي، ويمكن أن يوفر مسارًا منخفض المقاومة لتيارات الأعطال، مما يضمن سلامة الأنظمة الكهربائية والحماية من الكهرباء
المخاطر.
√اتصال الدوار
√نظام الانارة
توفر شركة Fabmann قضبان توصيل نحاسية مخصصة والتي قد تتطلب عمليات تصنيع ثانوية لتلبية متطلبات التصميم المحددة أو لتعزيز وظائفها، ويتضمن التصنيع المخصص لدينا حلول الإنتاج التالية:
√الثني والتشكيل، وغالبًا ما يتم تحقيقه عن طريق الثني بالضغط، أو الثني باللف، أو الثني باستخدام الحاسب الآلي.
√غالبًا ما يتطلب ثقب الثقب أو الحفر وقضبان التوصيل المخصصة ثقوبًا أو فتحات لاستيعاب الموصلات أو أجهزة التثبيت أو المكونات الأخرى.

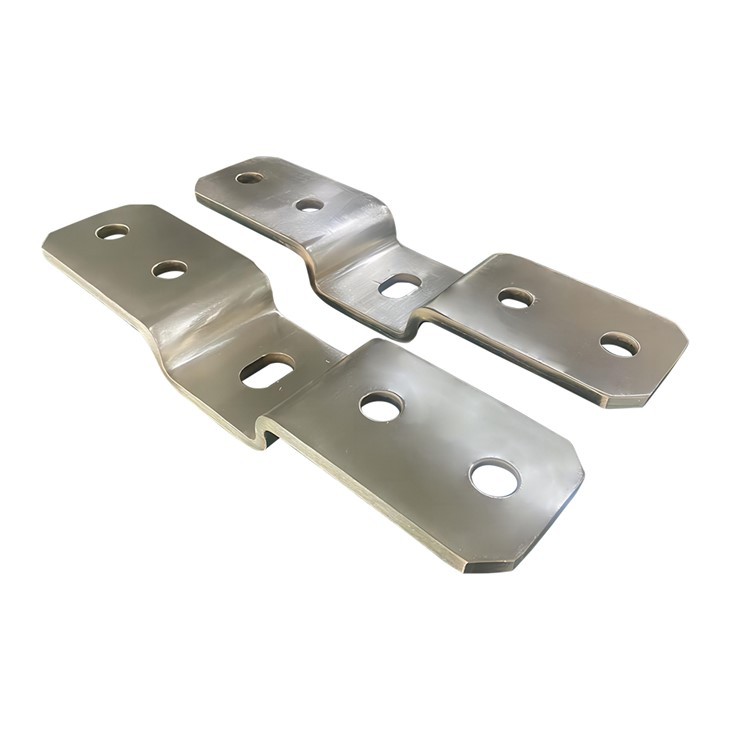

√المعالجة السطحية مثل طلاء القصدير، أو طلاء الفضة، أو طلاء النيكل لتحسين مقاومة التآكل، أو قابلية اللحام، أو التوصيل، والنحاس المخصص
قد تخضع قضبان التوصيل إلى معالجات سطحية إضافية لتحسين أدائها أو توفير خصائص محددة.
√العزل والطلاء، والمواد العازلة مثل أنابيب الانكماش الحراري والأكمام العازلة، ومواد الطلاء الشائعة هي الإيبوكسي. هذا
تم تصميم التطبيق في المقام الأول لمنع الاتصال الكهربائي بالمكونات القريبة أو للحماية من الدوائر القصيرة.
√التجميع والربط، تهدف هذه العملية إلى إنشاء أنظمة كهربائية معقدة. يمكن استخدام عمليات مثل اللحام أو اللحام أو التثبيت الميكانيكي
قم بتوصيل أشرطة التوصيل بشكل آمن.
تأخذ شركة Fabmann رقابة صارمة على الجودة وسيقوم مهندسنا بإجراء فحوصات الأبعاد واختبار التوصيل الكهربائي والفحوصات البصرية.
