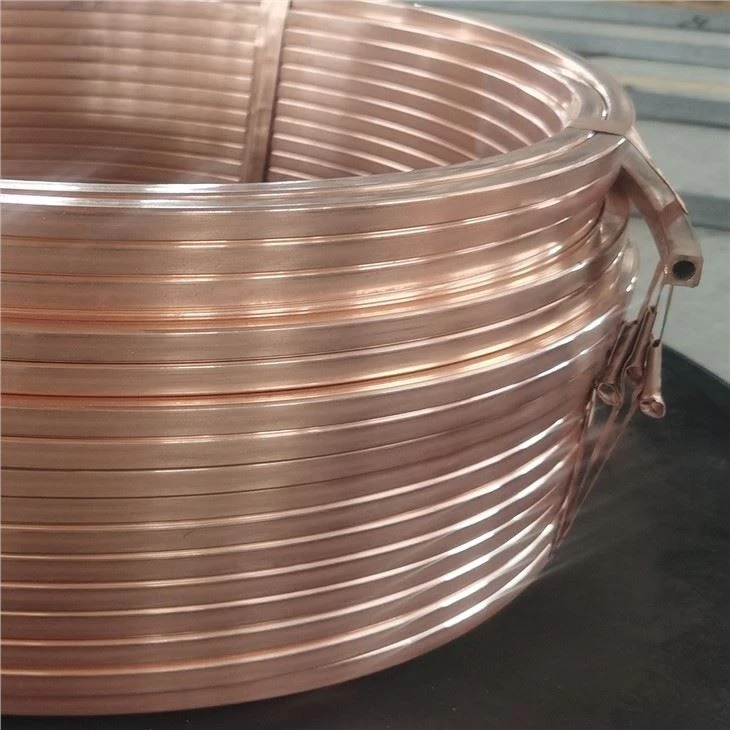

الموصل النحاسي المجوف هو موصل كهربائي يوفر بشكل متكامل وسيلة للتبادل الحراري ، ويتم تمرير سائل التبريد عبر الجزء الداخلي للموصل ويحمل الحرارة الناتجة عن تدفق التيار الكهربائي. إن أنابيب الموصلات المجوفة الخاصة بنا متوفرة في كل من الدرجة التجارية (درجة DHP) ، والأكسجين المكرر المكرر ، والفوسفور منزوع الأكسجين ، والنحاس الفضي الخالي من الأكسجين ، ودرجة التحليل الكهربائي (درجة ETP) لتلائم المتطلبات الهندسية الأكثر تطلبًا.
نقدم أنواع مختلفة من الموصلات المجوفة:
√ موصلات نحاسية لتبريد المياه
√سلك نحاسي مجوف
√أنبوب نحاسي مجوف
√سلك مغناطيسي نحاسي مجوف
√أنبوب نحاسي مربع
√أنبوب النحاس الشخصي
√أنابيب نحاسية مستطيلة
√موصلات الحافلات الأنبوبية
√أنابيب لفائف النحاس التعريفي
√أنبوب التسخين النحاسي التعريفي
مواصفات المواد للموصل المجوف
نظرًا لحقيقة أن الشوائب ستقلل من التوصيل الكهربائي للنحاس ، وهذا هو السبب في أننا ننتج أنابيب موصلة مجوفة بواسطة نحاس عالي النقاء خالٍ من الأكسجين مع تحكم محكم للغاية في الإنتاج. نتيجة لنقاوتها ، تتمتع الموصلات المجوفة Cu-OFE الخاصة بنا بتوصيل كهربائي بنسبة 100-102 بالمائة IACS وموصلية حرارية 39 0 وات / كم. بالنسبة إلى Cu-OFE (CW009A) ، فإن الحد الأقصى لمحتوى الأكسجين البالغ 5 جزء في المليون (0.0005 بالمائة) يجعل المادة محصنة ضد تقصف الهيدروجين ويضمن الانضمام الآمن مع جميع طرق اللحام والنحاس. تعني تحكمنا المحكم في الإنتاج أنه يمكننا التحكم في عملية التصنيع بأكملها بدءًا من الصب وحتى توقيع شهادة الفحص وضمان اتساق منتجنا من الدفعة إلى الدُفعة.
على وجه الخصوص ، فإن النحاس الخالي من الأكسجين عالي النقاء لدينا مخلوط بالفضة (Ag) لزيادة درجة حرارة التليين ومقاومة الزحف للسبائك دون أي تضحية كبيرة بخصائصها الأخرى. تعمل Fabmann مع مصنعي المواد النحاسية المشهورين لإنتاج موصلات مجوفة من الدرجة الأولى وأنابيب نحاسية مربعة ومستطيلة وسبائك نحاسية ومقاطع نحاسية ونحاسية خاصة للتطبيقات الأكثر تطلبًا. غالبًا ما يشار إلى الموصلات المجوفة على أنها موصلات تبريد المياه ، والأسلاك المجوفة ، وأنبوب النحاس المجوف ، والأسلاك النحاسية المجوفة ، وأنبوب النحاس المربع ، وأنبوب الملف النحاسي ، والأنابيب النحاسية المستطيلة ، وموصلات الحافلات الأنبوبية ، وأنابيب الملف التعريفي ، وأنبوب التسخين التعريفي ، ومعظم تسميات النحاس الشعبية مذكورة أدناه:
تصنيف النحاس وسبائك النحاس | ||||||||||
النحاس وسبائك النحاس | الصين | U.S | المملكة المتحدة | ألمانيا | اليابان | اون | .ISO | التوصيل الكهربائي | توصيل حراري | |
MS / م | IACS في المئة | W / كم | ||||||||
نحاس مكرر بالأكسجين | TU 00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | أوف-كو | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
نحاس منزوع الأكسجين من الفوسفور | تي بي 1 | C12000 | C106 | SW-Cu | C1201 | CW023A | النحاس- DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-النحاس | C1220 | CW024A | النحاس- DHP | 47 | 81 | 330 | |
النحاس الالكتروليتي قوي الملعب | T1 | C11040 | C100 | أوف-كو | C1100 | CW003A | النحاس- ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | النحاس- ETP | 56 | 98 | 385 | |
CuAg 0. 04 (OF) | TAg. 0. 04 | C10400 | / | / | / | CW017A | CuAg 0، 04 OF | 57,7 | 99,5 | 388 |
CuAg 0. 10 (OF) | TAg. 0. 1 | C10700 | / | / | / | CW019A | CuAg 0. 1 OF | 57,7 | 99,5 | 388 |
أنواع أنابيب الموصلات المجوفة والأبعاد
يمكن لشركة Fabmann إنتاج أنابيب مربعة ومستطيلة من العرض 0 .8 مم وما فوق مع تفاوت ضيق للغاية للأبعاد ، وهي متوفرة في مجموعة متنوعة من درجات الحرارة مثل الصلب ، ونصف الصلب ، والملدن اللين. نحن نوفر موصلات مجوفة عالية الجودة مع مجموعة متنوعة من المقاطع العرضية التي تغطي الأشكال المربعة والمستديرة والمستطيلة ، وأنابيب الموصل المجوفة مناسبة لمعظم التطبيقات الهندسية المتنوعة.
سلك نحاسي مجوف
موصل نحاسي مستطيل
موصل أجوف مستطيل
موصل نحاسي مربع
موصل جوفاء مربعة
تطبيق الموصلات النحاسية المجوفة
√ السيارات الكهربائية (EVs) / تبريد مباشر للجزء الثابت
√ أجهزة التصوير بالرنين المغناطيسي / ملفات التدرج
مغناطيس لتطبيقات فيزياء الطاقة العالية
مسرعات الجسيمات
√ مولدات
أفران الحث / التعريفي التسخين والصهر
أجهزة أبحاث البلازما
√ أنظمة اختبار الاهتزاز الكهروديناميكي
√ وحدات غرس الأيونات لصناعة الدوائر الدقيقة
√ فواصل عالية التدرج
√ الموجات
√ المحولات المبردة بالسائل
عملية التصنيع للموصل المجوف
من أجل تنقية النحاس ، يجب أن يصل الفرن إلى درجات حرارة تصل إلى 2400 درجة فهرنهايت لصهر النحاس ، وهذا سيمكن من تشكيله بالأشكال المرغوبة وأيضًا إزالة الشوائب مثل خليط النيكل أو سبائك الزنك. يتم ترشيح النحاس من خلال عملية تعرف باسم تكرير الحرائق. في تكرير الحرائق ، تصبح المعادن غير النقية أخف من النحاس وتطفو على السطح لتعلق على "العوائق ، وهذه العملية سوف تولد تجمعًا من النحاس السائل الساخن مع الحد الأدنى من الشوائب. كما يتم إزالة أكسيد النحاس المنصهر من أجل إزالته العيوب المحتملة قبل عملية الصب ، ثم يتم نقل النحاس السائل المنقى إلى فرن احتجاز ليتم سكبه في أنبوب الصب الذي سيصبح في النهاية الأنبوب. بمجرد أن يبرد ويتصلب ، تقوم آلة كبيرة تسمى المغزل الثاقب بحفر حفرة في قضيب النحاس ، ثم يقوم الكبش بإجبار قضيب النحاس من خلال أنبوب بثق ، مما يؤدي إلى إنشاء أنبوب نحاسي مجوف طويل.
تتمثل الخطوة التالية في دفع الأنبوب النحاسي الرئيسي عبر قوالب معدنية لإنشاء الحجم المطلوب من الأنابيب لعملية الرسم التالية اعتمادًا على شكل وحجم الموصل المجوف. قبل الوصول إلى عملية السحب النهائية ، غالبًا ما يحتاج الأنبوب النحاسي إلى التلدين حيث يتم تقويته بواسطة كل عملية رسم ، وسيتم إعادة رسمه بعد ذلك.
من خلال العملية المذكورة أعلاه ، سيخضع الموصل النحاسي المجوف لاختبار Eddy Current قبل لف المستوى ، ويتم تعيين طول الموصل المجوف وفقًا للمواصفات أثناء هذه العملية. بعد اللف المستوي ، سيتم وضع الموصل المجوف المؤهل في فرن التفريغ من أجل التلدين النهائي قبل التعبئة. بالطبع ، يتم تنظيف الموصل أثناء عمليات الرسم السابقة قبل لف المستوى. اعتمادًا على متطلبات العملاء في حالة درجة الحرارة ، سيتم ضبط وقت التلدين ودرجة الحرارة بشكل مختلف للوصول إلى صلب ناعم ، صلب ، 1/4 صلب ، 1/2 صلب وصلب.
1. تحليل النحاس
2. مصهر النحاس
3. أنبوب النحاس المصبوب
4. الرسم الأول
5. الرسم الثاني
6. التلدين الأول
7. الرسم النهائي
8. التفتيش عبر الإنترنت
9. استقامة
10. فحص نصف القطر الداخلي
11. المستوى المتعرج قبل الاختبار
12. اختبار إيدي تيار
13. فحص الشعاع الخارجي
14. التلدين النهائي
15.التفتيش النهائي
متخصص موصل جوفاء مخصص
توفر شركة Fabmann مجموعة واسعة من الموصلات المجوفة في شكل مستقيم وملف للعديد من التطبيقات المختلفة. نركز على توفير موصلات مجوفة حسب الطلب ، ونوفر أيضًا الموصلات التي تتطلب النحاس المحتوي على الفضة (Cu -0. 04 بالمائة Ag أو Cu -0. 1 بالمائة Ag) عند مقاومة الحرارة اللامعة أو الزحف مطلوبة الخصائص. المواصفات الشائعة هي الموصلات المجوفة المربعة أو المستطيلة مع قناة تبريد دائرية ، كما أن القنوات المستطيلة تحظى بشعبية كبيرة. غالبًا ما يتم استدعاء الموصلات المجوفة بأسماء مختلفة في بلدان مختلفة ، ويطلق عليها اسم الأسلاك المجوفة أو الموصلات المبردة بالماء أو أنبوب التسخين التعريفي أو الموصلات الأنبوبية أو الأسلاك المجوفة أو الأنابيب النحاسية.
كما يعلم الكثيرون أن الوصلات في الموصلات المجوفة المستخدمة للمغناطيسات المبردة بالماء يمكن أن تتسبب في التسرب ، مما يؤدي إلى وقوع حوادث. هذا هو السبب في أن الملفات الطويلة لا تقلل من مخاطر التسرب فحسب ، بل تقلل أيضًا من تكلفة إنتاج المعدات. بالإضافة إلى ذلك ، يمكن أن يستجيب الملف الطويل بمرونة أكبر للتغير السريع للبناء مقارنة بالملف القصير. يمكننا لف الموصلات المجوفة إما على بكرة خشبية أو بكرة فولاذية حسب حجم الموصل. أقصى حجم عرض للموصل المجوف هو 45 مم ، ويمكننا لف ملف واحد يصل إلى 2500 كجم.
موصل أجوف مخصص
أنبوب الملف الشخصي المخصص
يصلب لينة الأسلاك المجوفة
أنبوب التسخين التعريفي
مربع مجوف كوندوتور
موصل مبرد بالماء
